Wie werden Präzisionsmetallgehäuse hergestellt?

Haben Sie sich jemals gefragt, was nötig ist, um aus einem einfachen, flachen Metallblech ein komplexes, robustes und perfekt integriertes Gehäuse zu fertigen? Ob Sie nun die nächste Generation medizinischer Geräte entwickeln oder automatisierte Maschinen konstruieren – das Gehäuse ist genauso wichtig wie die interne Elektronik. Es bestimmt das Wärmemanagement, die strukturelle Integrität und die gesamte Lebensdauer des Produkts.

Wir bei Huapusheng (HPS) sind überzeugt, dass das Verständnis des Fertigungsprozesses unsere Ingenieurteams in die Lage versetzt, bessere und kostengünstigere Produkte zu entwickeln. Lassen Sie uns daher die Kernprozesse der Blechbearbeitung genauer betrachten, die komplexe 3D-CAD-Modelle in die Realität umsetzen.

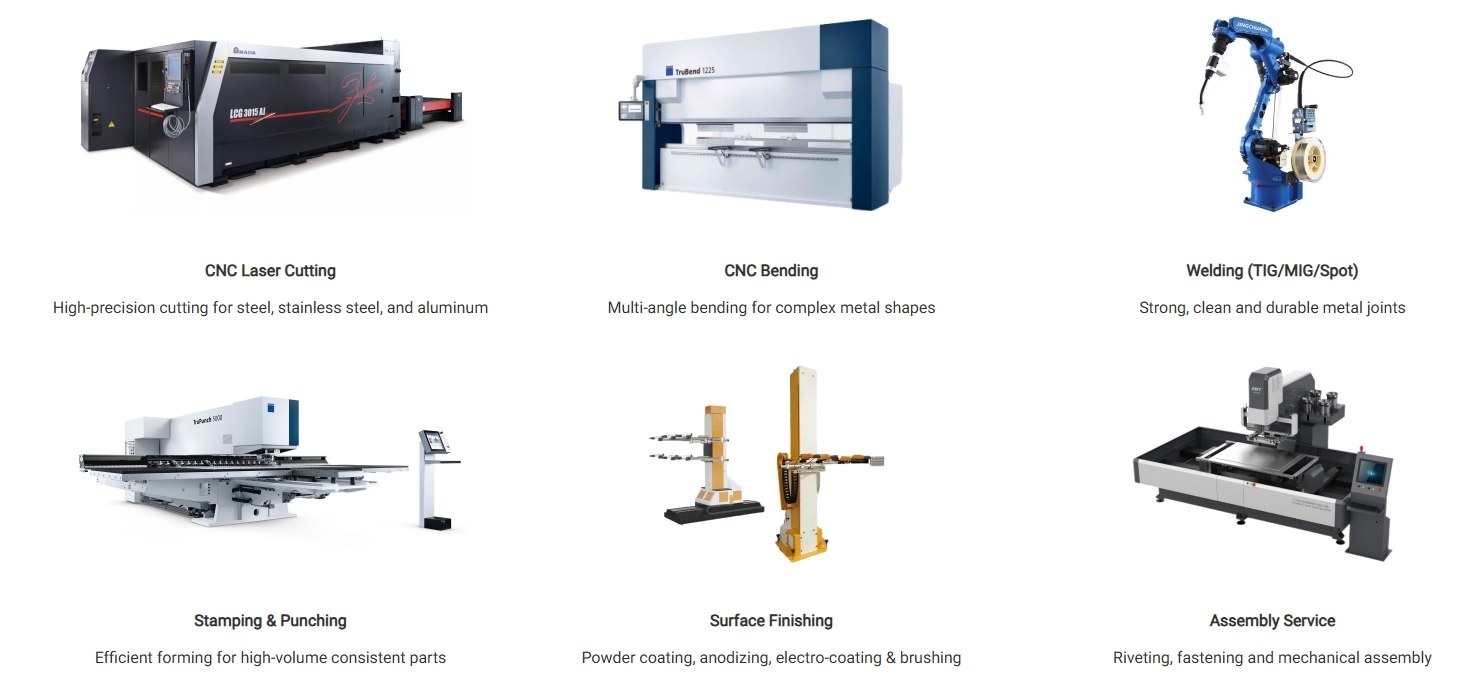

1. Präzisionsstanzen: Laserschneiden und CNC-Stanzen

Der Prozess beginnt mit dem Ausstanzen – dem Zuschneiden des flachen Metallblechs (z. B. aus Aluminium, Edelstahl oder kaltgewalztem Stahl) in seine Grundform. Moderne, leistungsstarke Faserlaserschneidanlagen schneiden Metall mit außergewöhnlicher Geschwindigkeit und Präzision und hinterlassen glatte Kanten, die nur minimal entgratet werden müssen.

Für Bauteile mit komplexen Belüftungsöffnungen, individuellen Lüftungsschlitzen oder Stanzmerkmalen kommen CNC-Stanzmaschinen zum Einsatz. Diese Maschinen erzeugen effizient komplexe Musteranordnungen in einer einzigen Aufspannung und gewährleisten so eine optimale Luftströmungsdynamik für wärmeerzeugende elektronische Bauteile.

2. CNC-Biegen und -Formen

Sobald der flache Rohling vorbereitet ist, wird er zur Abkantpresse transportiert. Das CNC-Biegen nutzt hochentwickelte Software, um die exakten Biegeabzüge und Rückfederungsfaktoren anhand der Materialstärke und Streckgrenze zu berechnen. Maßgenauigkeit ist hier unerlässlich.

Zum Beispiel bei der Herstellung eines Kundenspezifisches Rackmount-Gehäuse aus Blech Für Rechenzentren ist die Einhaltung extrem enger Biegetoleranzen die einzige Möglichkeit, die einwandfreie Ausrichtung der internen Motherboard-Abstandshalter und der externen Gleitschienen in einem Standard-Serverschrank zu gewährleisten. Schon eine Abweichung von einem Millimeter kann zu Installationsfehlern führen.

3. Fortgeschrittene Schweiß- und Strukturmontage

Komplexe Geometrien lassen sich nicht immer aus einem einzigen Blech falten. Mehrteilige Konstruktionen erfordern präzise Fügetechniken. Je nach Material und mechanischen Anforderungen setzen Techniker WIG- (Wolfram-Inertgas-Schweißen), MIG- (Metall-Inertgas-Schweißen) oder moderne Laserschweißverfahren ein.

Das Erreichen einer tiefen Schweißnahtdurchdringung bei minimalem Wärmeverzug erfordert besondere Fertigkeiten. Diese strukturelle Integrität ist beim Bau eines... absolut unerlässlich. Gehäuse für Schwerlast-Industrieanlagen, die ein erhebliches Eigengewicht tragen und den in Fabrikumgebungen typischen starken Vibrationen, Staub und Stößen standhalten müssen.

4. Oberflächenveredelung und Hardwareintegration

In den letzten Phasen stehen Schutz, Ästhetik und Montagebereitschaft im Vordergrund. Oberflächenbehandlungen wie industrielle Pulverbeschichtung, klare oder farbige Eloxierung und feines Bürsten verhindern Korrosion und sorgen für ein hochwertiges Erscheinungsbild.

Darüber hinaus verwandelt die direkte Integration von Hardware in das Blech – beispielsweise durch Einpressen von PEM-Muttern, Senkkopfbolzen oder unverlierbaren Schrauben – ein einfaches Metallgehäuse in ein montagefertiges Bauteil. Für empfindliche Prüfgeräte ist eine präzise Oberflächenbearbeitung erforderlich. Hochpräzises Instrumentengehäuse aus Aluminium Oftmals beinhaltet dies eine Kombination aus glattem Bürsten, präziser leitfähiger Maskierung zur elektrischen Erdung und permanenten lasergravierten Etiketten zur eindeutigen Portidentifizierung.

Allgemeine Fertigungsspezifikationen

Um Ihnen die technischen Grenzen der modernen Blechbearbeitung näherzubringen, finden Sie hier eine Übersicht über Standardverarbeitungsparameter und -möglichkeiten:

Häufig gestellte Fragen (FAQ)

Herstellung eines hochwertiges Metallgehäuse Es ist ein sensibles Zusammenspiel von Schwermaschinen, Präzisionstechnik und handwerklichem Können. Durch das Verständnis von Laserschneiden, CNC-Biegen, Spezialschweißen und Oberflächenbehandlung können Sie Produkte entwickeln, die robuster, montagefreundlicher und optisch ansprechender sind. Wenn Sie bereit sind, vom 3D-CAD-Modell zum physischen Prototyp überzugehen, stellt die Zusammenarbeit mit einem erfahrenen Fertigungsbetrieb wie HPS sicher, dass Ihre Designvorstellung perfekt umgesetzt wird.
