Wie optimiert die Konstruktion kundenspezifischer Blechhalterungen die Montage von Serverschränken?

In der schnelllebigen Welt der Rechenzentren, der Industrieautomation und der Telekommunikation ist die Montagezeit ein entscheidender Kostenfaktor. Bei der Entwicklung komplexer 19-Zoll-Serverschränke oder industrieller Schaltschränke fordern Ingenieure zunehmend Komponenten, die eine schnelle Plug-and-Play-Installation ermöglichen. Hier kommen die hochentwickelten Komponenten ins Spiel. Kundenspezifische Montagehalterung aus Blech kommt ins Spiel.

Anders als bei herkömmlichen Gehäusen, bei denen die Ästhetik im Vordergrund steht, kommt es bei internen Chassis-Einschüben und Gleitschienen ausschließlich auf Präzision, Stabilität und nahtlose Integration an. Bei Huapusheng (HPS) nutzen wir unsere moderne Fertigungsanlage, um hochpräzise Komponenten zu liefern und so Montageengpässe zu vermeiden. Lassen Sie uns die Entwicklungs- und Fertigungsprozesse näher betrachten, die für die Herstellung dieser wichtigen Strukturelemente erforderlich sind.

1. Der Aufbau einer werkzeuglosen Montagehalterung

Der Übergang von herkömmlichen Schraubmontagen zu werkzeuglosen Konstruktionen revolutioniert die Hardwarebranche für IT und Telekommunikation. Interne Montageplatte für Serverschrank Oftmals verfügt es über eine Kombination aus U-förmigen, ineinandergreifenden Haken, Positionierungsnasen und komplexen Schlüssellochschlitzen.

Diese Funktionen ermöglichen es Technikern, schwere IT-Geräte, Batteriemodule oder Netzteile innerhalb von Sekunden ohne Schraubendreher oder Spezialwerkzeug zu befestigen. Die Entwicklung einer werkzeuglosen Halterung stellt die Fertigung jedoch vor enorme Herausforderungen. Weicht ein Verriegelungshaken nur um 0,1 mm ab, greift die Halterung entweder nicht in die Chassis-Schienen ein oder klappert unter Vibrationen.

2. CNC-Präzision: Erreichen der Toleranzen nach ISO 2768-m

Um die für die werkzeuglose Montage erforderliche perfekte Ausrichtung zu gewährleisten, benötigen unsere Fertigungspartner modernste Schneidanlagen. Wir setzen fortschrittliche CNC-Stanzmaschinen und Hochleistungs-Faserlaser ein, um komplexe Nutgeometrien in vorverzinkte Stahlbleche (SGCC) oder kaltgewalzte Stahlbleche (SPCC) zu schneiden.

Unsere automatisierten Stanzanlagen eignen sich besonders gut für die schnelle und präzise Fertigung von sich wiederholenden Schlüsselloch- und Lüftungsgitteranordnungen. Durch die strikte Einhaltung der Bearbeitungstoleranzen nach ISO 2768-m gewährleisten wir die perfekte Ausrichtung jeder einzelnen Nut und jedes Passstifts auf Ihre kundenspezifischen Gegenstücke und ermöglichen so eine reibungslose Montage.

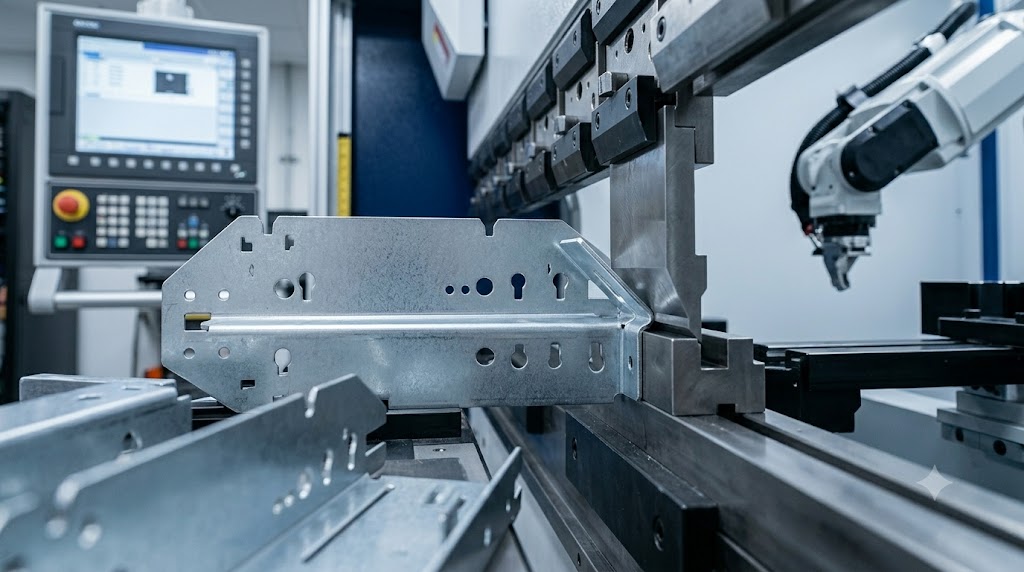

3. Strukturelle Integrität durch mehrachsige Biegung

Interne Gehäuseträger tragen häufig erhebliche Lasten, da sie dichte Elektronik, Kupfertransformatoren oder schwere Lithium-Ionen-Akkus stützen. Ein flaches Metallblech bietet nicht die nötige Stabilität, um diese Gewichte ohne Durchbiegung oder Verformung im Laufe der Zeit zu tragen.

Um dem entgegenzuwirken, setzen unsere Ingenieure mehrachsige CNC-Abkantpressen ein. Durch das Umformen der Kanten der Halterung zu spezifischen Flanschprofilen (wie C-Profilen oder U-Bögen) erhöhen wir die Tragfähigkeit des Bauteils geometrisch. Unser kollaborativer Ansatz zur fertigungsgerechten Konstruktion (DFM) berechnet zudem exakte Biegekorrekturen und gewährleistet so die perfekte Maßgenauigkeit, nachdem das ebene Muster in die dreidimensionale Form gebracht wurde.

4. Der Wert schlüsselfertiger Blechbearbeitungsdienstleistungen

Für Hersteller von Großanlagen ist die Koordination mehrerer Zulieferer für Zuschnitt, Biegen, Oberflächenbehandlung und Endmontage ein unnötiger logistischer Albtraum. Die Suche nach einem zuverlässigen Partner gestaltet sich daher schwierig. OEM-Partner für Blechbearbeitung Die Fähigkeit, den gesamten Produktionszyklus unter einem Dach abzuwickeln, ist ein strategischer Vorteil.

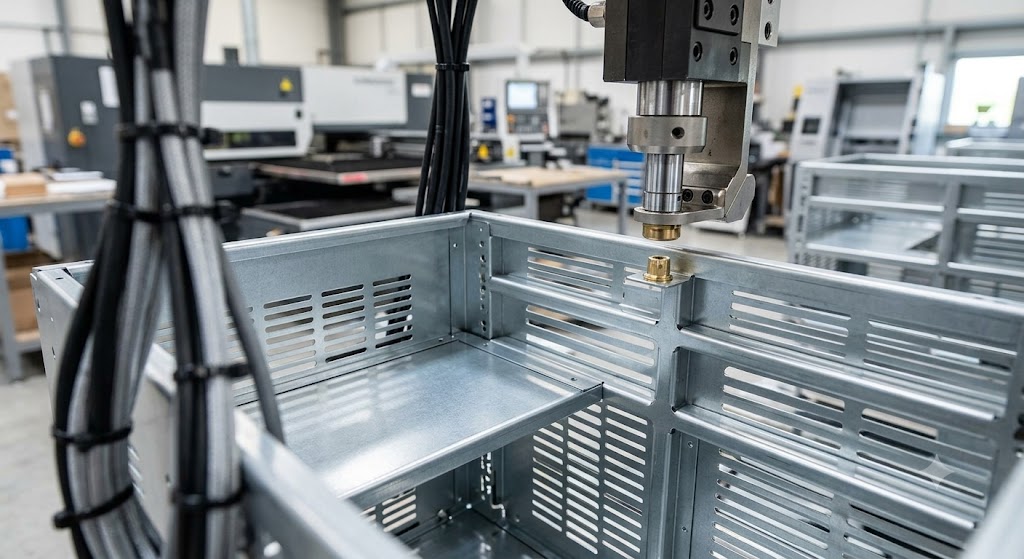

HPS bietet echte Schlüsselfertige BlechbearbeitungsdienstleistungenWir liefern nicht nur das gestanzte Metalltablett; wir bieten auch Komplette BlechmontageleistungenDies umfasst das automatisierte Einsetzen von PEM-Befestigungselementen, unverlierbaren Schrauben und Gewindeabstandshaltern, bevor die Teile unser Werk verlassen. Ihre Komponenten erreichen Ihre Montagelinie vollständig für die elektronische Integration vorbereitet.

Standard-Fertigungsparameter für Innenhalterungen

Um optimale Leistung und Kosteneffizienz für interne Strukturbauteile zu gewährleisten, halten wir uns an die folgenden Standardfertigungsparameter:

Häufig gestellte Fragen (FAQ)

Die Effizienz des Einsatzes moderner Serverschränke und industrieller Schaltschränke hängt maßgeblich von der Präzision der internen Montagehalterungen ab. Durch den Einsatz fortschrittlicher CNC-Stanztechnik, strenger Toleranzkontrolle und umfassender Komplettmontage bietet HPS strukturelle Lösungen, die Werkzeugabhängigkeiten eliminieren und Ihren Produktionszyklus beschleunigen. Sind Sie bereit, Ihr nächstes elektromechanisches Integrationsprojekt zu optimieren? Sprechen Sie noch heute mit den Experten für kundenspezifische Blechbearbeitung bei HPS.
