Warum sind Ihre kundenspezifischen Blechteile teurer als sie sein sollten?

Im Bereich der industriellen Hardware schließt die fertigungsgerechte Konstruktion (Design for Manufacturability, DFM) die Lücke zwischen einem 3D-CAD-Modell und einem realisierbaren, kosteneffizienten Produkt. Ein Design, das in der Simulation einwandfrei funktioniert, kann unnötige Fertigungskosten verursachen, wenn es das physikalische Verhalten von Metall beim Laserschneiden, Biegen und Schweißen nicht berücksichtigt. Die Berücksichtigung dieser Variablen bereits in der Entwicklungsphase verhindert kostspielige Nachbesserungen und beschleunigt die Markteinführung.

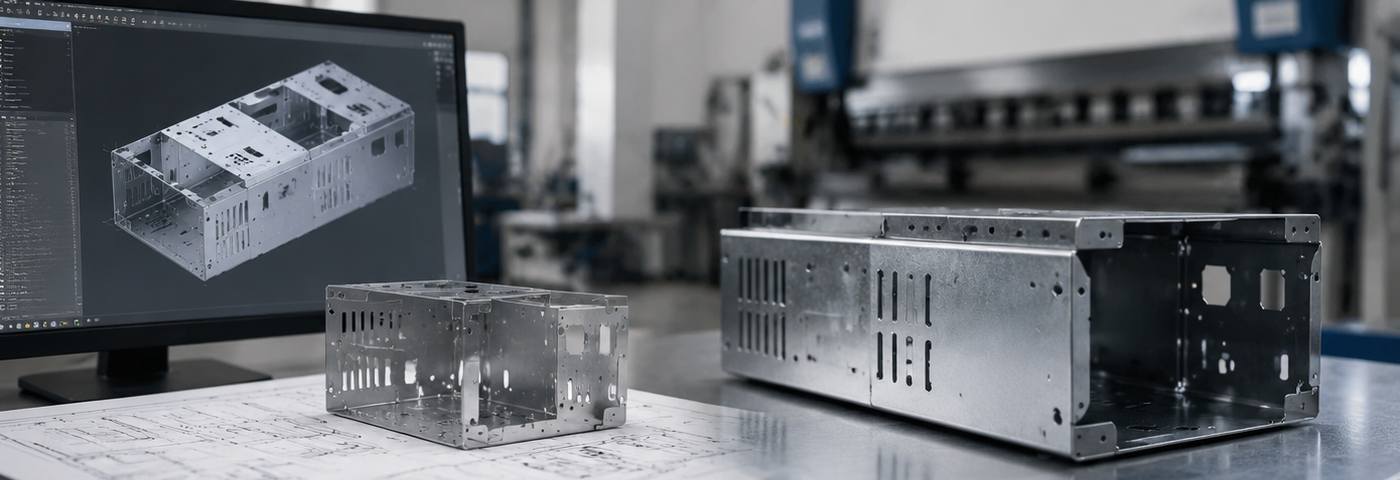

Optimierung eines Teils für Hochpräzise Fertigung von Metallgehäusen Es geht nicht darum, Kompromisse beim Designabsicht einzugehen, sondern darum, die geometrischen Merkmale des Bauteils mit den spezifischen Möglichkeiten und Werkzeugbeschränkungen der Fertigung in Einklang zu bringen. Dieses Dokument beschreibt detailliert die wichtigsten DFM-Prinzipien, die Ingenieure bei Blechteilen anwenden müssen, um die strukturelle Integrität zu gewährleisten und gleichzeitig die Bearbeitungszeit zu minimieren.

Biegeentlastung und Flanscheinschränkungen

Beim Biegen von Blechen wird das Material an der Außenseite der Biegeachse gedehnt, während es an der Innenseite gestaucht wird. Befindet sich eine Biegung zu nah an einer Kante oder einem anderen Bauteil ohne entsprechende Entlastung, kann das Blech reißen, sich verformen oder die angrenzende Geometrie verziehen. Um die Biegespannung zu isolieren, müssen daher Entlastungsschnitte in die Abwicklung integriert werden.

Eine Standardregel für DFM (Design for Manufacturing) besagt, dass die Tiefe der Biegeentlastung mindestens der Materialstärke plus Biegeradius und die Breite mindestens der Materialstärke entsprechen sollte. Ist der Flansch für die V-Matrize der Abkantpresse zu kurz, kann die Maschine das Metall nicht präzise greifen und formen. Beim CNC-Biegen ist eine Mindestflanschlänge erforderlich, um sicherzustellen, dass das Metall die Matrizenöffnung während des Abwärtshubs stabil überbrückt.

Lochnähe und Durchdringungsdynamik

Das Anbringen von Bohrungen, Schlitzen oder Aussparungen zu nahe an einer Biegelinie oder der Materialkante birgt erhebliche Fertigungsrisiken. Liegt eine Bohrung im Verformungsbereich einer Biegung, verformt sie sich oval und ist somit für die präzise Montage von Bauteilen (z. B. PEM-Muttern oder Abstandshaltern) unbrauchbar. Als strenge technische Richtlinie gilt: Der Abstand von der Bohrungskante zum Beginn einer Biegung muss mindestens das 1,5-fache der Materialstärke zuzüglich des Biegeradius betragen.

Ebenso führt das Platzieren von Bohrungen zu nah am äußeren Rand des Werkstücks zu Kantenverformungen. Obwohl moderne Laserschneidverfahren die mechanische Belastung im Vergleich zu herkömmlichen Stanzpressen reduzieren, kann die thermische Konzentration in schmalen Metallbahnen dennoch lokale Verformungen verursachen. Ein Mindestabstand von mindestens dem 1,5-Fachen der Materialstärke zwischen jeder Bohrung und dem Werkstückrand gewährleistet die Maßhaltigkeit.

Hardwareintegration und Toleranzstapelung

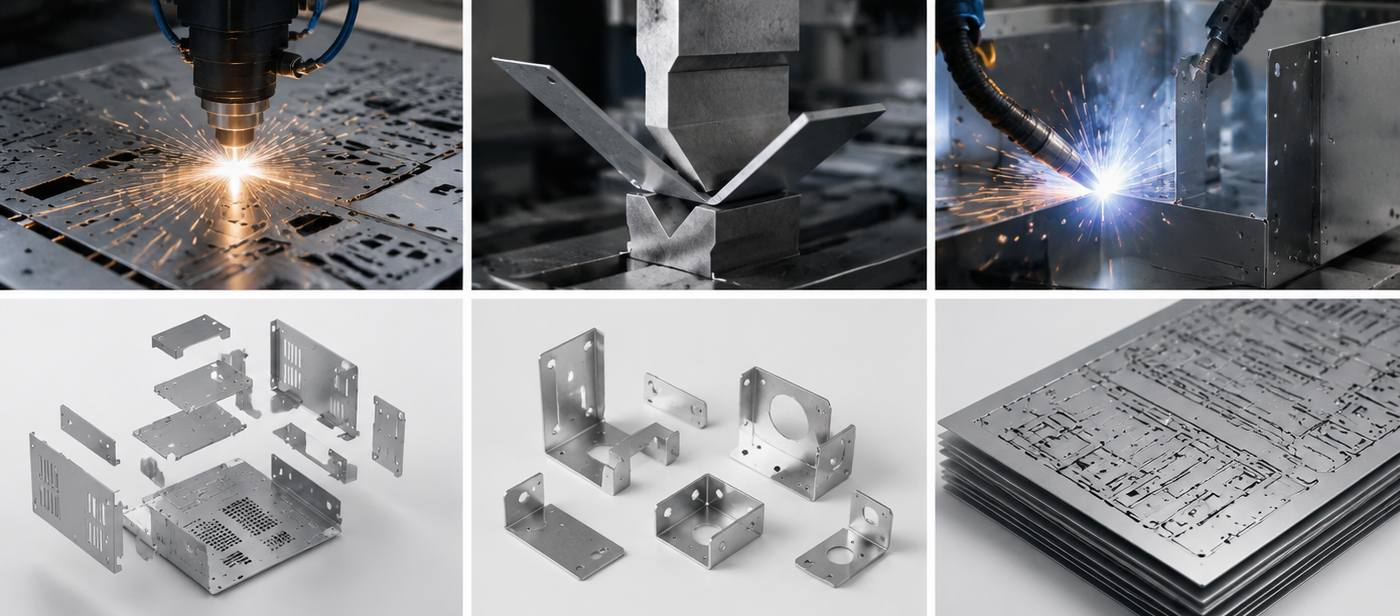

In groß angelegten Baugruppen wie einer Industrielles CNC-gebogenes ElektroschrankchassisMehrere Blechteile müssen für die Montage exakt aufeinander abgestimmt sein. Toleranzüberschneidungen treten auf, wenn sich die zulässige Fehlertoleranz einzelner Biegungen über ein großes Bauteil summiert und dadurch die endgültigen Befestigungslöcher nicht mehr fluchten. Sich allein darauf zu verlassen, dass der Abkantpressenbediener eine Toleranz von ±0,1 mm über fünf aufeinanderfolgende Biegungen einhält, ist eine teure und instabile Produktionsstrategie.

Effektives DFM berücksichtigt Toleranzüberschneidungen durch selbstspannende Konstruktionen. Die Integration von Nut-und-Feder-Verbindungen in die Bauformen ermöglicht ein präzises Ineinandergreifen der Metallteile vor dem Schweißen und eliminiert so menschliche Fehler beim Ausrichten. Langlöcher auf einer Seite der Fügebaugruppe gewährleisten zudem die notwendige Nachgiebigkeit, sodass Schrauben auch bei geringfügigen Abweichungen der Biegemaße im Bruchteil eines Millimeters problemlos hindurchpassen.

Materialausbeuteoptimierung bei der Blank Nesting

Die Kosten für Rohmaterial machen bei kundenspezifischer Metallverarbeitung oft mehr als 40 % des Gesamtstückpreises aus. Teile mit unregelmäßigen, weitläufigen Geometrien erzeugen immense Mengen an Verschnitt, wenn sie auf ein Standard-Metallblech der Größe 4x8 oder 5x10 Fuß montiert werden. Beispielsweise müssen Ingenieure prüfen, ob eine komplexe, einteilige Struktur in einfache rechteckige Paneele umgestaltet werden kann. Kundenspezifische, lasergeschnittene Blechhalterungen die anschließend punktgeschweißt oder vernietet werden.

Obwohl ein zusätzlicher Fügevorgang (wie Schweißen) Arbeitskosten verursacht, überwiegen die Materialeinsparungen bei einer Produktionsserie von 1.000 Einheiten die Montagekosten deutlich, wenn die Neukonstruktion die Ausbeute des Laser-Nestings von 60 % auf 85 % verbessert. Die Verwendung von flachen Mustern, die einfachen geometrischen Formen (Rechtecken, L-Formen) ähneln, ermöglicht es der Programmiersoftware, die Teile präzise auf dem Rohblech zu verzahnen und so die Materialkosten pro Einheit zu senken.
