Leichtbau in der Blechbearbeitung: Wie man das Gewicht von kundenspezifischen Gehäusen reduziert, ohne die Festigkeit zu beeinträchtigen

Bei Industrieanlagen, Schaltschränken, Steuerungssystemen, Telekommunikationsgeräten und batteriebetriebenen Geräten kann das Gehäusegewicht ein ernsthaftes technisches Problem darstellen. Ein höheres Gewicht des Gehäuses erhöht den Materialverbrauch, die Transportkosten, den Installationsaufwand und mitunter die Belastung von Scharnieren, Halterungen, Montagekonstruktionen und Tragrahmen.

Die naheliegende Lösung wäre die Verwendung dünnerer Bleche. Eine einfache Reduzierung der Materialstärke kann jedoch neue Probleme verursachen: Durchbiegung der Bleche, Vibrationen, Wellenbildung, verzogene Türen, schwache Befestigungspunkte und geringere Stoßfestigkeit. Der bessere Ansatz ist daher, das Gewicht durch strukturelle Optimierung zu reduzieren, anstatt einfach Material abzutragen.

Bei kundenspezifischen Gehäusen kombiniert die effektivste Leichtbaustrategie in der Regel Materialauswahl, geformte Geometrie, Rippen, Flansche, Biegeoptimierung, lokale Verstärkung und sorgfältige Lastpfadanalyse.

1. Beginnen Sie mit der Belastung, nicht mit der Blechdicke.

Ein häufiger Fehler besteht darin, zuerst die Blechdicke festzulegen und dann zu versuchen, das Gehäuse daran anzupassen. Ein besserer Entwicklungsprozess beginnt damit, die tatsächlichen Belastungen zu ermitteln, denen das Gehäuse standhalten muss.

Diese Unterscheidung ist wichtig, da nicht alle Teile eines Gehäuses die gleiche Last tragen. Eine große, flache Seitenwand muss möglicherweise nur ihr eigenes Gewicht und Vibrationen aushalten, während eine Montagehalterung ein Vielfaches der Last der umgebenden Platte tragen kann.

2. Geometrie nutzen, um einen Teil der Materialstärke zu ersetzen

Das nützlichste Prinzip der Gewichtsreduzierung in der Blechbearbeitung ist einfach: Die Form kann Steifigkeit erzeugen, ohne viel Masse hinzuzufügen.

Ein flaches Blech besitzt nur eine begrenzte Biegefestigkeit. Wird dasselbe Blech zu einem Flansch, U-Profil, Sickenprofil, einer Rippe oder einer Rückkante geformt, ändert sich sein Biegeverhalten deutlich. Das Material wird weiter von der neutralen Achse entfernt, wodurch seine Biegefestigkeit erhöht wird.

Aus diesem Grund kann ein korrekt konstruiertes 1,5 mm Panel manchmal bessere Ergebnisse liefern als ein schlecht konstruiertes 2,0 mm Flachpanel.

Eine praktische Konstruktionsrichtlinie beschreibt beispielsweise den Austausch einer 2,0 mm dicken Platte durch eine 1,5 mm dicke Rippenplatte. Dies entspricht einer Reduzierung der Blechdicke um ca. 25 % bei vergleichbarer Steifigkeit in der jeweiligen Konstruktion. Das tatsächliche Ergebnis hängt von Geometrie, Material, Spannweite, Belastung und Formgebungsbedingungen ab. Daher sollte dies eher als Richtwert denn als allgemeingültige Regel betrachtet werden.

3. Große, flache Platten mit Verstärkungsrippen versehen

Große, ebene Flächen sind meist der erste Ansatzpunkt für Gewichtsreduzierungen. Eine einfache Verdünnung kann jedoch zu sichtbaren Verformungen oder einem sogenannten „Öldoseneffekt“ führen. Eine bessere Lösung ist das Einbringen von geformten Rippen oder Prägungen.

Rippen erhöhen die effektive Strukturstärke der Platte. Sie sind besonders nützlich bei Gehäusetüren, abnehmbaren Abdeckungen, Seitenwänden und langen Gerätegehäusen.

Entscheidend ist die Platzierung der Rippen. Eine Rippe sollte dem zu erwartenden Lastpfad folgen und nicht nur aus optischen Gründen angebracht werden. Lange, ungestützte Spannweiten, Gelenkbereiche, Montagezonen und Bereiche um schwere Bauteile sind in der Regel besser für eine Verstärkung geeignet.

4. Flansche als tragende Bauteile verwenden

Flansche sind eine weitere kostengünstige Möglichkeit, die Steifigkeit zu erhöhen. Anstatt eine Plattenkante flach zu lassen, erzeugt das Biegen der Kante einen Rücksprung, der sich wie ein kleiner Träger verhält.

Dies ist besonders effektiv im Bereich von Gehäusetüren und -abdeckungen. Ein passend dimensionierter Rücklaufflansch kann Kantenverformungen reduzieren und gleichzeitig eine nützliche Oberfläche für Dichtungen, Befestigungselemente, Scharniere oder angrenzende Paneele bieten.

Für ein Kundenspezifische BlechgehäuseDer Konstrukteur sollte daher die gesamte Faltgeometrie berücksichtigen, anstatt jedes einzelne flache Paneel separat zu bewerten.

In vielen Fällen können mehrere Biegungen die Arbeit erledigen, die sonst eine Schweißverstärkung erfordern würde. Dadurch lassen sich die Teileanzahl, die Schweißarbeiten, das Verformungsrisiko und die Nachbearbeitung gleichzeitig reduzieren.

5. Materialauswahl anhand von Gewicht und Funktion

Der Austausch von Materialien kann eine größere Gewichtsreduzierung bewirken als die bloße Änderung der Materialstärke. Aluminium beispielsweise hat eine deutlich geringere Dichte als Stahl und ist daher attraktiv, wenn Gewicht, Korrosionsbeständigkeit und Wärmeleistung wichtig sind.

Die Dichte allein sollte nicht das Material bestimmen. Beispielsweise führt der niedrigere Elastizitätsmodul von Aluminium nicht automatisch zu derselben Steifigkeit bei gleicher Dicke. Geometrie, Legierung, Härtegrad, Fügeverfahren und die zu erwartende Belastung müssen berücksichtigt werden.

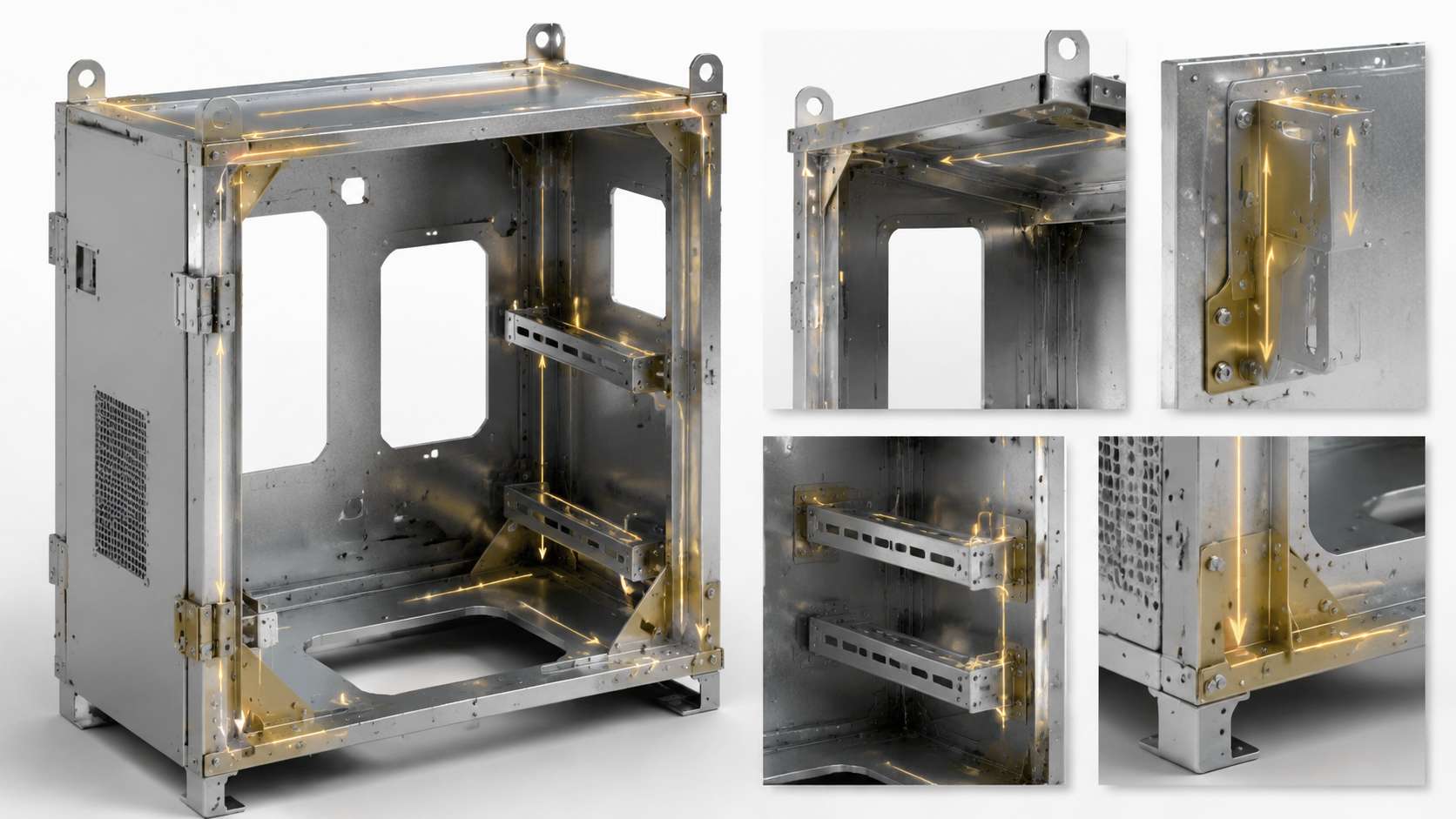

6. Nur dort verstärken, wo die Last vorhanden ist

Eine der einfachsten Möglichkeiten, unnötiges Gewicht hinzuzufügen, besteht darin, ein gesamtes Gehäuse zu verstärken, obwohl nur wenige Stellen tatsächlich zusätzliche Stabilität benötigen.

Ein effizienterer Ansatz ist die lokale Verstärkung.

• Verstärken Sie die Befestigungspunkte der Scharniere anstatt die gesamte Tür.
• Verwenden Sie dickere Montageplatten nur dort, wo schwere Bauteile befestigt werden.
• Verwenden Sie lokale Verstärkungsrippen um große Ausschnitte, die ein Paneel schwächen.
• Hebeösen sind separat von den Wänden des Gehäuses mit geringer Last zu verstärken.
• Verwenden Sie vorgeformte Winkel oder Knotenbleche an Stellen, an denen konzentrierte Lasten in das Gehäuse eintreten.

Durch diesen Ansatz können die Hauptgehäusepaneele relativ leicht bleiben, während gleichzeitig die Festigkeit an kritischen Schnittstellen erhalten bleibt.

7. Aussparungen, Löcher und Biegebereiche nicht ignorieren

Gewichtsreduzierungen erfordern oft den Einbau von Lüftungsöffnungen, Kabeleinführungen, Displayausschnitten oder Zugangsöffnungen. Das Entfernen von Material von einer Platte kann jedoch deren Steifigkeit erheblich verändern.

Ein großer rechteckiger Ausschnitt in der Mitte einer Platte kann eine Schwachstelle um die Öffnung herum erzeugen. Abgerundete Ecken, Kantenabschlüsse, lokale Flansche oder Verstärkungsrahmen können dazu beitragen, die dadurch verlorene Stabilität teilweise wiederherzustellen.

Auch die Biegeform ist entscheidend. Blech darf nicht wie ein massiver Block mit scharfen Kanten behandelt werden. Der tatsächliche Biegeradius hängt von Material, Dicke, Werkzeug und Umformverfahren ab. Enge Innenradien können das Risiko von Rissen, Verformungen oder Maßabweichungen erhöhen.

Für ein Leichtes Gehäuse aus gefertigtem MetallDas beste Design ist daher eines, das Schneiden und Biegen gemeinsam berücksichtigt, anstatt nur das flache Schnittmuster zu optimieren.

8. Gewichtsreduzierung ohne Produktionsprobleme

Eine theoretisch leichte Konstruktion kann teuer werden, wenn sie zu viele spezielle Arbeitsschritte erfordert. Bevor Sie eine Konstruktion freigeben, sollten Sie den Fertigungsablauf mit dem Hersteller besprechen.

9. FEA anwenden, wenn das Gewichtsziel aggressiv ist.

Bei Gehäusen mit strengen Gewichtsbeschränkungen oder solchen, die teure Ausrüstung enthalten, reicht die Beurteilung durch einen Ingenieur allein möglicherweise nicht aus. Die Finite-Elemente-Analyse (FEA) kann helfen, die Bereiche zu identifizieren, die tatsächlich zur Tragfähigkeit der Struktur beitragen.

Ein praktischer Arbeitsablauf sieht folgendermaßen aus:

1. Erstellen Sie das erste Gehäusemodell.
2. Montagebedingungen und zu erwartende Lasten definieren.
3. Identifizieren Sie Bereiche mit übermäßiger Verschiebung oder Spannung.
4. Material in Bereichen mit geringer Belastung reduzieren.
5. Fügen Sie Rippen, Biegungen oder lokale Verstärkungen entlang kritischer Lastpfade hinzu.
6. Führen Sie die Analyse erneut durch und vergleichen Sie Masse, Verschiebung und Spannung.
7. Erstellen Sie einen Prototyp des optimierten Designs und verifizieren Sie ihn durch physische Tests.

Ziel ist es nicht, jedes Paneel so dünn wie möglich zu gestalten. Ziel ist es vielmehr, Material dort einzusetzen, wo es zur Steifigkeit, Festigkeit, Stoßfestigkeit oder Montagesicherheit beiträgt.

10. Ein praktisches Ziel für die Gewichtsreduzierung bei kundenspezifischen Gehäusen

Bei vielen Gehäuseprojekten ist es sinnvoll, zunächst unnötiges Material zu eliminieren, dann die Geometrie zu verbessern und erst danach komplexere Fertigungslösungen in Betracht zu ziehen.

Eine sinnvolle technische Überprüfung kann in dieser Reihenfolge erfolgen:

Gewicht zuerst auslegen, dann die Festigkeit prüfen

Eine erfolgreiche Gewichtsreduzierung von Gehäusen ist nicht einfach eine Frage der Wahl dünnerer Bleche. Die bessere Strategie besteht darin, den Lastpfad zu verstehen und die Geometrie so zu nutzen, dass jedes Gramm Material optimal eingesetzt wird.

Rippen können große Platten versteifen. Flansche können dünne Kanten in tragende Elemente verwandeln. Lokale Verstärkungen können hochbelastete Schnittstellen schützen, ohne das Gewicht überall zu erhöhen. Die Materialwahl kann die Masse weiter reduzieren, sofern die Anwendung dies zulässt.

Für Hersteller, die ein Industrielle BlechgehäuseDiese Entscheidungen sollten vor der Fertigung getroffen werden, nicht erst nachdem ein schwerer Prototyp hergestellt wurde. Eine frühzeitige Zusammenarbeit zwischen Konstrukteur und Fertigungslieferant kann zudem Probleme mit Biegeradius, Werkzeugen, Schweißen, Toleranzen und Montage erkennen, bevor sie zu Produktionsproblemen führen.

Das stabilste Leichtbaugehäuse ist selten das mit dem meisten Material. Es ist dasjenige, bei dem Material, Geometrie, Fertigungsprozess und Lastanforderungen als ein System konzipiert wurden.
