Was ist nötig, um einen zuverlässigen OEM-Metallrahmen für Verkaufsautomaten zu bauen?

Im Zeitalter von Smart Cities und automatisiertem Einzelhandel nutzen Konsumenten täglich Selbstbedienungsgeräte. Ob ein reibungslos funktionierender Fahrkartenautomat am Bahnhof, ein intelligenter Verkaufsautomat oder ein moderner Geldautomat – Nutzer erwarten einwandfreie Funktion. Sie achten auf den eleganten Touchscreen, die intuitive Benutzeroberfläche und die hohe Verarbeitungsgeschwindigkeit. Doch unter dieser glänzenden Oberfläche verbirgt sich das wahre, oft übersehene Rückgrat des Geräts: ein hochkomplexes, mehrstufiges Metallgerüst.

Bei der Entwicklung eines Maßgefertigte Kiosk-Verkleidung aus BlechDie Außenverkleidungen sind typischerweise auf Markenästhetik, Witterungsbeständigkeit und Benutzerfreundlichkeit ausgelegt. Das interne Chassis hingegen ist eine ganz andere Herausforderung. Hier dreht sich alles um Funktionalität, enge Toleranzen, Wärmemanagement und elektromechanische Integration. Wir bei Huapusheng (HPS) sind darauf spezialisiert, diese komplexen, mehrteiligen 3D-Strukturen zum Leben zu erwecken. Lassen Sie uns die Entwicklungs- und Fertigungsprozesse genauer betrachten, die für den Bau eines zuverlässigen automatisierten Chassis erforderlich sind.

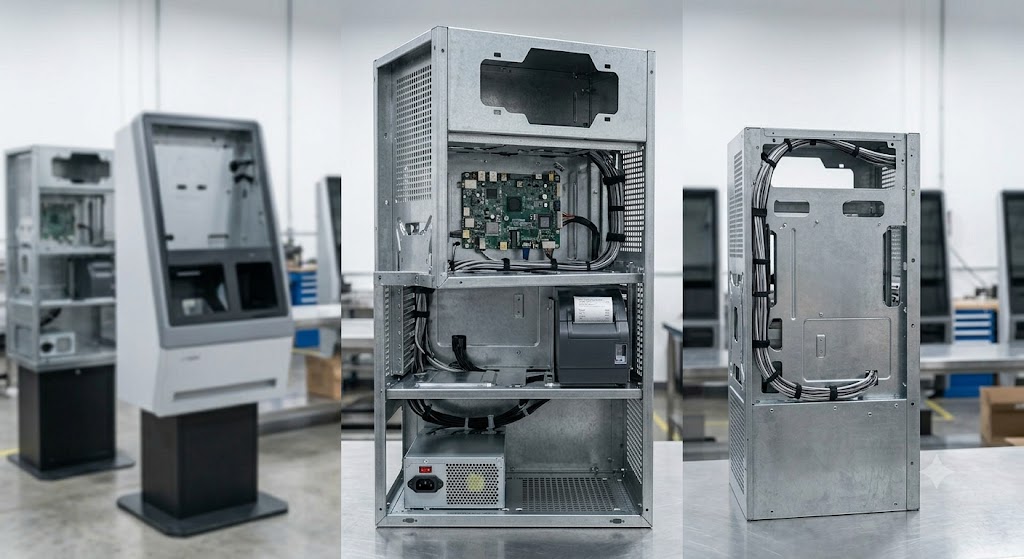

Herstellung eines Internes Chassis eines Selbstbedienungsautomaten Die Herstellung eines Kioskgehäuses unterscheidet sich grundlegend von der Fertigung eines einfachen Metallgehäuses oder eines Standard-Schaltschranks. Diese Gehäuse müssen eine Vielzahl empfindlicher und schwerer Komponenten sicher und präzise gleichzeitig aufnehmen. Ein typisches Kioskgehäuse beherbergt schwere Netzteile, empfindliche LCD-Bildschirme, komplexe Kabelführungssysteme, Münzbehälter, Belegdrucker und bewegliche Ausgabemechanismen.

Dies stellt eine besondere technische Herausforderung dar: kumulative Toleranzen. Selbst eine geringfügige Abweichung von Bruchteilen eines Millimeters bei der Ausrichtung einer Befestigungsbohrung an der Grundhalterung führt zu einer ständigen Vergrößerung des Fehlers beim Aufbau nach oben. Bis der Touchscreen auf der obersten Ebene montiert ist, kann er schief am Gehäuse anliegen. Um dies zu verhindern, muss der Fertigungspartner über herausragende CNC-Formgebungskapazitäten verfügen und die Toleranznormen nach ISO 2768-m für jedes einzelne Bauteil strikt einhalten.

2. Strategische Materialauswahl: Kosten und Leistung im Gleichgewicht halten

Vor dem ersten Schnitt ist die Wahl des richtigen Materials für den inneren Rahmen entscheidend. Da dieser Teil der Maschine für den Benutzer nicht sichtbar ist, sind ästhetische Oberflächenbehandlungen (wie z. B. hochglänzende Pulverbeschichtung) oft unnötig und verursachen unnötige Kosten. Stattdessen legen die Ingenieure Wert auf strukturelle Stabilität und Korrosionsbeständigkeit.

Für die meisten internen Chassis, Vorverzinkter Stahl (SECC oder SGCC) ist der unangefochtene Spitzenreiter. Es bietet die hohe Zugfestigkeit von kaltgewalztem Stahl, verfügt aber über eine werkseitig aufgebrachte Zinkbeschichtung, die Rost verhindert und ein nachträgliches Lackieren überflüssig macht. In Bereichen, in denen Gewichtsreduzierung entscheidend ist – wie beispielsweise bei wandmontierten medizinischen Endgeräten – kommen Aluminiumlegierungen in Luft- und Raumfahrtqualität (wie 5052) zum Einsatz, die häufig mit einer transparenten Eloxalschicht versehen sind, um Oxidation zu verhindern und die elektrische Erdung zu gewährleisten.

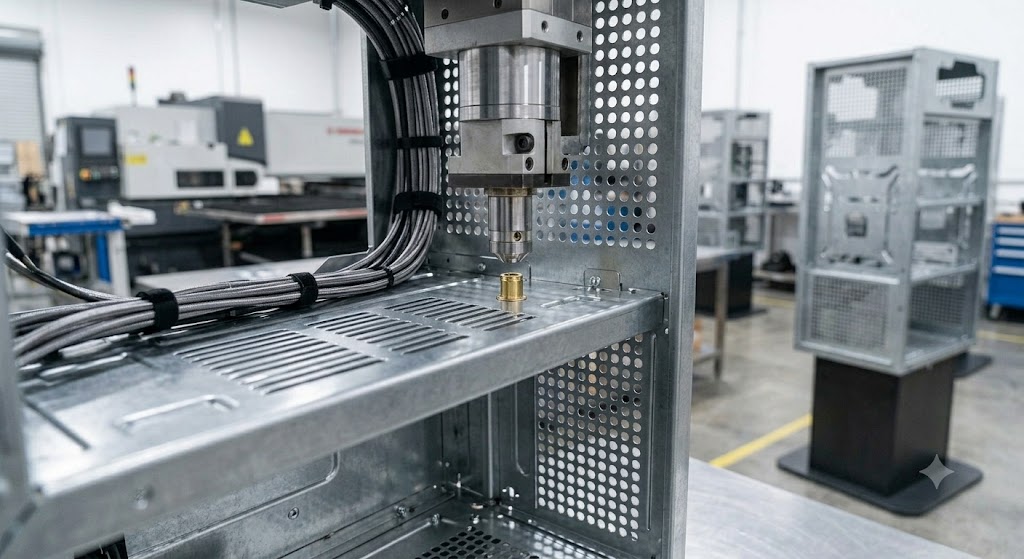

3. CNC-Stanzen: Der unbesungene Held der Chassisfertigung

Während Hochleistungslaserschneiden hervorragend zum Durchtrennen dicker Außenplatten geeignet ist, stellt CNC-Stanzen die optimale Technologie für die Herstellung interner Rahmen dar. Interne Gehäuse erfordern eine Vielzahl funktionaler Merkmale: Belüftungsöffnungen zur Wärmeableitung, spezielle Vertiefungen für Schraubenköpfe, Stege für Kabelbinder und extrudierte Gewindebohrungen zur Hardwaremontage.

Der Einsatz einer modernen CNC-Stanzmaschine (wie unseren AMADA-Systemen) ermöglicht es Herstellern, innerhalb von Sekunden Hunderte identischer Lüftungslöcher auszustanzen und gleichzeitig 3D-Strukturen zu erzeugen, die mit einem Laser nicht realisierbar sind. Dies garantiert nicht nur absolute Konsistenz bei großen Produktionsserien, sondern steigert auch die Fertigungseffizienz erheblich und senkt somit die Stückkosten für unsere Kunden.

4. Schlüsselfertige Montage: Beseitigung von Produktionsengpässen

Ein großes Problem für Hersteller elektronischer Geräte ist der Zeit- und Arbeitsaufwand für die Montage der Rohmetallteile, bevor die elektronische Verdrahtung überhaupt beginnen kann. Ob Sie nun eine komplexe medizinische Diagnosestation oder ein anderes Gerät herstellen OEM-Metallrahmen für VerkaufsautomatenDie schlüsselfertige mechanische Montage ist ein entscheidender Faktor für Ihre Lieferkette.

Durch die Partnerschaft mit einem vollintegrierten OEM-Hersteller wie HPS kommt das Chassis komplett montiert an Ihre Montagelinie. Wir verwenden automatisierte Servopressen, um alle PEM-Muttern, Gewindebolzen und unverlierbaren Befestigungselemente mit präziser Drehmomentsteuerung vorzumontieren. Darüber hinaus übernehmen unsere Montageteams die Installation von hochbelastbaren Gleitschienen, Trennwandhalterungen und Scharnieren. So können sich Ihre internen Ingenieure auf ihre Kernkompetenzen konzentrieren: Softwareintegration, Verkabelung und abschließende Elektroniktests. Dadurch entfällt die mechanische Montage.

5. Unterstützung für fertigungsgerechtes Design (DFM)

Selbst die ausgefeiltesten 3D-Modelle können in der Fertigung Probleme bereiten. Bevor die Serienproduktion beginnt, führt unser Entwicklungsteam eine umfassende Prüfung der Fertigungsgerechtigkeit (Design for Manufacturability, DFM) durch. Wir suchen nach Möglichkeiten, Bauteile zu reduzieren – beispielsweise durch Biegen einer komplexen Form aus einem einzigen Blech anstatt durch Verschweißen von drei Einzelteilen.

Wir analysieren Biegeradien, um Materialrisse zu vermeiden, gewährleisten ausreichend Freiraum für die Montage von Bauteilen und optimieren das Layout, um Verschnitt zu minimieren. Dieser partnerschaftliche Entwicklungsansatz stellt sicher, dass Ihr Produkt nicht nur robust, sondern auch für eine kosteneffiziente Serienfertigung optimiert ist.

Standardmäßige Fertigungsmöglichkeiten für Fahrgestellrahmen

Um optimale Leistung und strukturelle Integrität zu gewährleisten, wenden wir bei der Herstellung elektromechanischer Rahmen folgende Standardparameter an:

Häufig gestellte Fragen (FAQ)

Abschluss

Die Zuverlässigkeit von automatisierten Kiosken, Geldautomaten und Verkaufsautomaten hängt maßgeblich von der Präzision ihres internen Gehäuses ab. Durch den Einsatz fortschrittlicher CNC-Stanztechnik, strenger Toleranzkontrolle, umfassender DFM-Analyse und schlüsselfertiger Hardwareintegration können Gerätehersteller ihre Markteinführungszeit verkürzen und gleichzeitig die sichere Unterbringung ihrer empfindlichen Elektronik gewährleisten. Sind Sie bereit, Ihr nächstes elektromechanisches Projekt zu optimieren? Sprechen Sie noch heute mit den Fertigungsexperten von Huapusheng.
