Wärmemanagement in der Blechbearbeitung: Berechnung der Wärmeableitung für Industriegehäuse

Mit zunehmender Komponentendichte in der industriellen Automatisierung und Energiespeicherung wandelt sich das Gehäuse dieser Systeme von einer einfachen Schutzhülle zu einem aktiven Wärmemanagementsystem. Geräteausfälle treten selten plötzlich auf; sie sind typischerweise die Folge einer längeren Einwirkung von Betriebstemperaturen, die die vom Hersteller vorgegebenen Grenzwerte überschreiten. Die Entwicklung eines Systems zur effektiven Wärmeableitung erfordert eine präzise Materialauswahl, berechnete Perforationsverhältnisse und ein Verständnis des thermodynamischen Verhaltens in geschlossenen Metallräumen.

Dieses Dokument beschreibt die technischen Variablen, die zur Berechnung und Steuerung der Wärmelasten in kundenspezifisch gefertigten Hardwarekomponenten erforderlich sind, und geht dabei über die grundlegende Belüftung hinaus hin zu einer berechneten thermodynamischen Steuerung.

Materialauswahl: Wärmeleitfähigkeit vs. Emissionsgrad

Der primäre Mechanismus der passiven Kühlung in einem geschlossenen, unbelüfteten Gehäuse ist die Wärmeleitung durch die Metallwände, gefolgt von natürlicher Konvektion und Wärmestrahlung von der Außenfläche. Die gewählte Legierung bestimmt die Effizienz dieses Wärmeaustauschs. Während die Wärmeleitfähigkeit angibt, wie schnell Wärme durch die Materialdicke transportiert wird, misst der Emissionsgrad, wie effektiv die Oberfläche Wärme abstrahlt.

Baustahl (SPCC) und Aluminium (AL5052/AL6061) verhalten sich unter thermischer Belastung sehr unterschiedlich. Aluminium leitet Wärme etwa viermal schneller als Kohlenstoffstahl und eignet sich daher hervorragend als Kühlkörper. Allerdings hat blankes, glänzendes Aluminium einen sehr niedrigen Emissionsgrad, was bedeutet, dass es die Wärme nur schlecht an die Umgebungsluft abgibt. Um die Wärmeableitung von Aluminium zu optimieren, muss es eloxiert oder pulverbeschichtet werden, wodurch sich sein Emissionsgrad drastisch erhöht.

Bei geschlossenen Gehäusen, die in Umgebungen mit hohen Außentemperaturen eingesetzt werden, ist die genaue Berechnung der zur Abführung der internen Verlustleistung erforderlichen Oberfläche notwendig. Die allgemeine Formel für den Temperaturanstieg in einem geschlossenen Gehäuse lautet ΔT = P / (k × A), wobei P die interne Verlustleistung in Watt, A die exponierte Oberfläche in Quadratmetern und k eine Konstante ist, die den Wärmeübergangskoeffizienten darstellt (typischerweise 5–6 W/m²K für freie Konvektion in Luft).

Berechnung von Perforationsverhältnissen für die aktive Kühlung

Wenn die interne Wärmeerzeugung die Kapazität der passiven Oberflächenstrahlung übersteigt, ist eine forcierte Luftkonvektion mittels Lüftern unerlässlich. In solchen Fällen bestimmt die Geometrie der Lüftungsöffnungen die Effizienz der Lüfter. Ein häufiger Konstruktionsfehler besteht darin, das Verhältnis der offenen Fläche des Blechs nicht an den erforderlichen Luftvolumenstrom (CFM – Kubikfuß pro Minute) des Kühlsystems anzupassen.

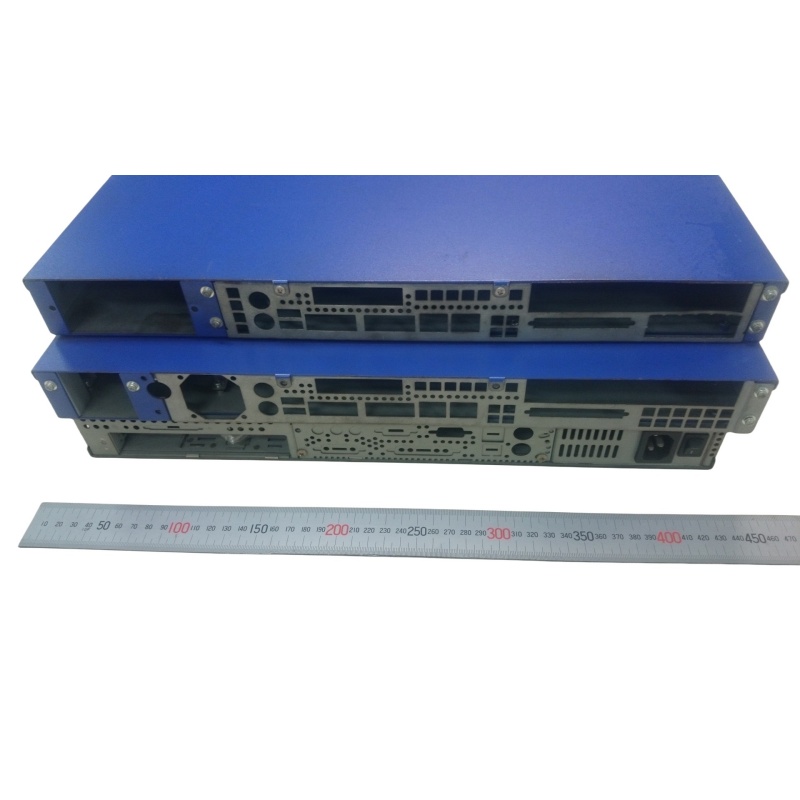

Bei der Angabe eines Kundenspezifisches Rackmount-Gehäuse aus Blech Bei IT- oder Telekommunikationsanwendungen stellen die Lochmuster der Vorder- und Rückseite der Türen einen erheblichen Engpass dar, wenn sie nicht korrekt berechnet werden. Standardmäßige runde Löcher in einem quadratischen Raster erreichen selten mehr als 45 % offene Fläche. Um Hochleistungslüfter für Server zu integrieren, müssen Hersteller ein versetztes, sechseckiges Lochmuster verwenden. Die sechseckige Geometrie minimiert die Metallstege zwischen den Löchern und gewährleistet gleichzeitig die strukturelle Stabilität, wodurch der Anteil der offenen Fläche auf 63–70 % erhöht wird.

Der Luftwiderstand führt zu einem statischen Druck im Gehäuse. Überschreitet dieser statische Druck die Betriebskennlinie der Axiallüfter, sinkt der Luftstrom deutlich, und es kann innerhalb weniger Minuten zu einer thermischen Überhitzung kommen. Ingenieure müssen den insgesamt erforderlichen Luftvolumenstrom (CFM) mithilfe der Formel CFM = (Q × 3,16) / ΔT berechnen, wobei Q die erzeugte Wärmeleistung in Watt und ΔT der maximal zulässige Temperaturanstieg in Grad Fahrenheit ist.

Lokale Wärme- und Solarlastbewirtschaftung in Energiespeichern

Die thermische Dynamik ändert sich bei der Auslegung chemischer Energiespeicher erheblich, insbesondere im Freien. Robuste Batteriebox aus Blech Es müssen sowohl die interne Entladungswärme (Joulesche Wärme der Zellen) als auch die externe Sonneneinstrahlung berücksichtigt werden. Lithium-Ionen-Module reagieren sehr empfindlich auf Temperaturgradienten; wenn die Zellen im oberen Bereich des Gehäuses 5 °C wärmer sind als die Zellen im unteren Bereich, beschleunigt sich die Alterung der Batterie rapide, und die Gesamtlebensdauer des Systems wird beeinträchtigt.

Um der thermischen Schichtung entgegenzuwirken, benötigt die interne Blechkonstruktion präzise konstruierte Luftleitbleche. Anstatt die Batterien einfach auf einer flachen Rückplatte zu montieren, verwenden die Hersteller CNC-gebogene Trennwände, um kühle Luft direkt über die Kühlkörper des Batteriemanagementsystems (BMS) zu leiten, bevor sie die Zellmodule erreicht. Darüber hinaus kommt bei Systemen für den Außenbereich eine Doppelwandkonstruktion zum Einsatz. Eine zweite äußere Metallschicht dient als Sonnenschutz und ermöglicht einen Luftspalt von 15 bis 25 mm zwischen der Außenhaut und der primären Gehäusewand. Wenn sich die Außenhaut durch die Sonneneinstrahlung erwärmt, steigt die Luft im Spalt durch den Kamineffekt auf, zieht kühle Luft von unten an und leitet die solare Wärmebelastung aktiv ab, bevor sie in das Innere eindringen kann.

Strukturelle Integrität unter hoher thermischer Belastung

Hitze schädigt nicht nur elektronische Bauteile, sondern verändert auch die Abmessungen des Metallgehäuses. Der Wärmeausdehnungskoeffizient (CTE) beschreibt, wie stark sich ein Material bei Erwärmung ausdehnt. Auch wenn eine Ausdehnung von wenigen Millimetern vernachlässigbar erscheint, führt sie in eng tolerierten Baugruppen zu erheblichen mechanischen Spannungen.

Bei einem Betrieb mit dauerhaft hohen Innentemperaturen über 65 °C, Kundenspezifischer Schrankrahmen für Industrieanlagen Aluminium dehnt sich bei der Wärmeeinwirkung erheblich aus. Sind die Tragwerksstützen aus Aluminium (Wärmeausdehnungskoeffizient: 23,6 µm/m·°C) und die inneren Montageschienen aus Kohlenstoffstahl (Wärmeausdehnungskoeffizient: 12,0 µm/m·°C) gefertigt, dehnen sich die beiden Metalle völlig unterschiedlich aus. Bei einer vertikalen Spannweite von zwei Metern kann diese unterschiedliche Ausdehnung Nieten abscheren, Türscharniere blockieren und DIN-Schienen im Inneren verziehen. Um dem entgegenzuwirken, verwenden Statiker Langlöcher mit schwimmend gelagerten Befestigungselementen (z. B. PTFE-Unterlegscheiben oder Federmuttern) an den Grenzflächen unterschiedlicher Legierungen. Dadurch kann sich das Metall entlang einer Achse frei ausdehnen und zusammenziehen, ohne die Tragfähigkeit des Rahmens zu beeinträchtigen.
