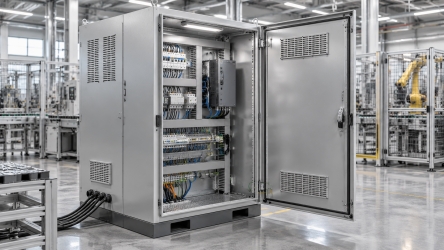

Wie wählt man das richtige Blechgehäuse für Industrieanlagen aus?

Die Auswahl eines Blechgehäuses für Industrieanlagen erfordert mehr als nur die richtige Größe. Das Gehäuse muss die internen Komponenten vor Staub, Feuchtigkeit, mechanischen Einwirkungen, Hitze, elektrischen Gefahren und der Umgebung schützen. Gleichzeitig muss es ausreichend Platz für die Montage von Komponenten, die Kabelführung, Wartungsarbeiten und zukünftige Erweiterungen bieten.

Für OEM-Hersteller und Lieferanten von Industrieanlagen sollte die Gehäuseauswahl daher als technische und nicht als rein kosmetische Entscheidung betrachtet werden. Material, Wandstärke, IP-Schutzart, Wärmemanagement, Montagekonstruktion, Oberflächenbehandlung und Fertigungsmethode beeinflussen die endgültige Leistung und die Kosten des Gehäuses.

1. Beginnen Sie mit der Betriebsumgebung

Im ersten Schritt muss geklärt werden, wo das Gehäuse installiert werden soll. Ein Gehäuse, das in einem Reinraum für elektrische Schaltschränke eingesetzt wird, stellt ganz andere Anforderungen als ein Gehäuse, das im Freien, in einer Fabrik oder in der Nähe von Anlagen zur chemischen Verarbeitung installiert wird.

Eine frühzeitige Definition der Umgebungsbedingungen hilft, Überdimensionierung zu vermeiden. Beispielsweise kann die Verwendung von Edelstahl für jede Anwendung die Materialkosten erhöhen, ohne einen nennenswerten Leistungsvorteil zu bieten, wenn ein fachgerecht beschichtetes Gehäuse aus Kohlenstoffstahl ausreichend wäre.

2. Wählen Sie das richtige Metall für die Anwendung.

Kohlenstoffstahl, Edelstahl und Aluminium zählen zu den gängigsten Werkstoffen für Industriegehäuse. Jeder dieser Werkstoffe bietet unterschiedliche Vorteile hinsichtlich Festigkeit, Korrosionsbeständigkeit, Gewicht und Herstellungskosten.

Für die meisten allgemeinen Industrieanlagen bietet Kohlenstoffstahl ein gutes Gleichgewicht zwischen Festigkeit und Herstellungskosten. Edelstahl ist attraktiver, wenn Korrosionsbeständigkeit oder häufige Reinigung wichtig sind, während Aluminium dann von Vorteil ist, wenn Gewichtsreduzierung Priorität hat.

3. Die geeignete Wandstärke bestimmen

Die Wandstärke beeinflusst die Steifigkeit, das Gewicht, die Herstellungskosten und die Verformungsbeständigkeit des Gehäuses. Eine dickere Platte ist nicht automatisch besser, da eine übermäßige Dicke den Materialverbrauch erhöhen und das Biegen oder Bearbeiten erschweren kann.

Bei vielen Industriegehäusen liegt die Blechdicke je nach Gehäuseabmessungen, Belastungsanforderungen, Material und Konstruktion etwa zwischen 1,0 mm und 3,0 mm. Größere Schränke mit schweren internen Komponenten erfordern unter Umständen Verstärkungen, umgebogene Kanten, Montageschienen oder geschweißte Trägerkonstruktionen, anstatt einfach die Blechdicke zu erhöhen.

Während Industrielle BlechbearbeitungIngenieure können Laserschneiden, CNC-Biegen, Schweißen und Verstärkungsmaßnahmen kombinieren, um die erforderliche Steifigkeit zu erreichen, ohne die Materialdicke unnötig zu erhöhen.

4. Wählen Sie die richtige IP-Schutzart.

Die Schutzart (IP-Schutzart) ist eine weitere wichtige Spezifikation für elektrische und industrielle Gehäuse. Der IP-Code definiert den Widerstand des Gehäuses gegen das Eindringen von Feststoffen und Wasser.

Die erforderliche IP-Schutzart hängt von der tatsächlichen Installationsumgebung ab. Dichtungen, Türfugen, Kabelverschraubungen, Lüftungsöffnungen und Gehäuseverbindungen beeinflussen den endgültigen Schutzgrad. Daher sollte das Gehäuse als Gesamtbaugruppe und nicht nur anhand der Schutzart des Metallgehäuses bewertet werden.

5. Wärmemanagement vor der Fertigung planen

Wärme ist einer der am häufigsten übersehenen Faktoren bei der Gehäusekonstruktion. Netzteile, Antriebe, Transformatoren, Batterien, Steuerungen und andere elektronische Bauteile erzeugen im Betrieb Wärme. Kann diese Wärme nicht effizient abgeführt werden, kann die Innentemperatur über den empfohlenen Betriebsbereich der Bauteile ansteigen.

Eine einfache erste Schätzung lautet:

Temperaturanstieg = Wärmeabgabe × Wärmewiderstand

Wenn beispielsweise ein Gerät 100 W Wärme erzeugt und das Gehäuse einen geschätzten Wärmewiderstand von 0,5 °C/W aufweist, beträgt der theoretische Temperaturanstieg etwa 50 °C, bevor zusätzliche Kühleffekte berücksichtigt werden.

Je nach Anwendung können Konstrukteure Lüftungsöffnungen, Kühlkörper, Lüfter, externe Wärmetauscher oder leitfähige Montagevorrichtungen verwenden. Die Belüftung muss jedoch zusammen mit der erforderlichen IP-Schutzart berücksichtigt werden, da größere Öffnungen das Risiko des Eindringens von Staub und Wasser erhöhen können.

6. Interne Montage und Wartung berücksichtigen

Ein gut konstruiertes Gehäuse sollte die Installation und Wartung vereinfachen. Vor der Fertigung müssen die Positionen von Leiterplatten, Netzteilen, Klemmenblöcken, Schutzschaltern, Batterien, Lüftern, Kabelverschraubungen und anderen Komponenten festgelegt werden.

A Kundenspezifische Blechgehäuse Die Konstruktion sollte ausreichend Freiraum um die Komponenten für Verkabelung, Belüftung, Befestigungselemente und Wartungszugang bieten. Auch der Türöffnungswinkel und abnehmbare Paneele sollten berücksichtigt werden, insbesondere bei beengten Platzverhältnissen.

7. Kundenspezifisches oder Standardgehäuse?

Standardgehäuse eignen sich, wenn die Abmessungen der Geräte und die Montageanforderungen relativ einfach sind. OEM-Geräte weisen jedoch häufig spezielle Abmessungen, Anschlusspositionen, Kühlungsanforderungen oder Installationsbeschränkungen auf.

A Kundenspezifisches Gehäuse für Industrieanlagen ermöglicht es dem Hersteller, Montagelöcher, Belüftungsöffnungen, Griffe, Scharniere, Kabeleinführungen, Halterungen, Verstärkungsstrukturen und andere Merkmale direkt in die Konstruktion zu integrieren.

Bei Projekten mit wiederholter Produktion kann die kundenspezifische Fertigung auch den Montageaufwand reduzieren, da Komponenten und Schnittstellen entsprechend der endgültigen Gerätearchitektur positioniert werden können, anstatt das Gerät an ein bestehendes Gehäuse anzupassen.

8. Erstellen Sie ein vollständiges Angebotsanfragepaket.

Bei der B2B-Beschaffung beeinflusst die Qualität der Angebotsanfrage die Genauigkeit des Angebots unmittelbar. Die Angabe lediglich der Gesamtabmessungen eines Gehäuses lässt dem Hersteller oft zu viele Variablen für die Kalkulation.

9. Gehäuseanforderungen vor der Bestellung vergleichen

Eine einfache Vergleichsmatrix kann Beschaffungsteams dabei helfen, die wichtigsten Spezifikationen zu ermitteln, bevor sie Angebote anfordern.

10. Arbeiten Sie frühzeitig mit dem Hersteller zusammen.

Die kostengünstigste Methode zur Behebung von Gehäuseproblemen ist die Zeit vor Produktionsbeginn. Durch frühzeitige Kommunikation mit der Entwicklungsabteilung lassen sich unnötige Biegungen, schwierige Schweißstellen, unzugängliche Befestigungselemente, zu hohe Toleranzen oder ineffizienter Materialeinsatz erkennen, bevor diese Probleme die Produktion beeinträchtigen.

Bei OEM-Projekten ermöglicht die Besprechung der Anforderungen an die industrielle Blechbearbeitung bereits in der Konstruktionsphase dem Hersteller, praxisnahe Produktionsmethoden zu empfehlen. Laserschneiden eignet sich beispielsweise für komplexe Profile, CNC-Biegen ermöglicht die Herstellung wiederholgenauer Formteile, während Schweißen die strukturelle Festigkeit größerer Baugruppen erhöht.

Ziel ist es nicht einfach, ein Metallgehäuse herzustellen. Ein fachgerecht konstruiertes Gehäuse sollte die Geräte schützen, eine effiziente Montage ermöglichen, die Wartung vereinfachen, Umweltauflagen erfüllen und in der erforderlichen Produktionsmenge praktikabel herstellbar sein.
