Wann sollte man sich bei kundenspezifischen Industriegehäusen für Edelstahl oder Aluminium entscheiden?

Ingenieure und Einkaufsmanager stehen oft schon früh in der Entwurfsphase vor einer entscheidenden Frage: der Wahl des Hauptmaterials für das Chassis oder Gehäuse. Während Kohlenstoffstahl der kostengünstige Standard ist, beschränkt sich die eigentliche Diskussion bei Hochleistungsanwendungen oder Anwendungen unter rauen Umgebungsbedingungen in der Regel auf zwei Kandidaten: Edelstahl (304/316) und Aluminium (5052/6061).

Die falsche Materialwahl wirkt sich nicht nur auf die Materialkosten aus, sondern auch auf das Wärmemanagement, die elektromagnetische Abschirmung (EMI) und die Lebensdauer der Geräte im Einsatz. Dieser Leitfaden erläutert die physikalischen und wirtschaftlichen Vor- und Nachteile und hilft Ihnen, das richtige Material für Ihr nächstes Projekt auszuwählen. Kundenspezifische Blechbearbeitung Projekt.

Der Gewichtsfaktor: Verhältnis von Festigkeit zu Gewicht

Bei stationären Anwendungen – wie beispielsweise einem bodenmontierten Schaltschrank in einer Fabrik – spielt das Gewicht möglicherweise keine primäre Rolle. Bei rackmontierten Geräten, tragbaren Geräten oder Anwendungen in der Luft- und Raumfahrt zählt jedoch jedes Kilogramm.

Aluminium ist etwa ein Drittel so schwer wie Stahl.

• Dichte von Edelstahl (304): ~0,29 lbs/in³ (8,0 g/cm³)
• Dichte von Aluminium (6061): ~0,098 lbs/in³ (2,7 g/cm³)

Trotz ihres geringeren Gewichts bieten Aluminiumlegierungen wie 5052 und 6061 ein beeindruckendes Verhältnis von Festigkeit zu Gewicht. Edelstahl ist zwar von Natur aus fester und härter, doch kann Aluminium die erforderliche strukturelle Steifigkeit oft durch eine geringfügige Erhöhung der Materialstärke erreichen, ohne dabei das Gewicht eines vergleichbaren Stahls zu erreichen.

Umweltresilienz: Korrosion und Hygiene

Hier beweist Edelstahl seine Stärke. In Umgebungen mit hoher Luftfeuchtigkeit, Salznebel oder Chemikalienbelastung versagt herkömmlicher Kohlenstoffstahl ohne teure Beschichtung.

Argumente für Edelstahl

Für Umgebungen im Freien, im maritimen Bereich oder in der Lebensmittelverarbeitung, Elektrische Gehäuse aus Edelstahl sind der Branchenstandard.

• Güteklasse 304: Geeignet für allgemeine Außenanwendungen und Reinigungsbereiche.
• Güteklasse 316: Enthält Molybdän und ist daher beständig gegen Chloride und salzhaltige Umgebungen (ideal für Offshore- oder Küsteninstallationen).

Edelstahl benötigt keine Lackierung oder Pulverbeschichtung, um Rost zu widerstehen, obwohl häufig Elektropolieren eingesetzt wird, um mikroskopische Oberflächenrisse zu reduzieren, in denen sich Bakterien verstecken können.

Argumente für Aluminium

Aluminium bildet von Natur aus eine schützende Oxidschicht, die tiefe Korrosion verhindert. In aggressiven Umgebungen kann diese Oxidschicht jedoch versagen. Um hinsichtlich der Haltbarkeit mit Edelstahl konkurrieren zu können, benötigt Aluminium in der Regel zusätzliche Oberflächenbehandlungen.

1. Anodisieren: Härtet die Oberfläche und erhöht die Korrosionsbeständigkeit (und die Farbe).
2. Chromatierung (Alodine): Erhält die elektrische Leitfähigkeit bei gleichzeitigem Schutz.
3. Pulverbeschichtung: Bietet eine robuste Barriereschicht.

Wenn das Gehäuse häufig Kratzern ausgesetzt ist oder ätzenden Reinigungsmitteln ausgesetzt ist, bleibt Edelstahl der unangefochtene Gewinner.

Wärmemanagement: Wärmeableitung

Mit der Miniaturisierung von Elektronikbauteilen und der Steigerung der Leistungsdichte wird das Gehäuse selbst häufig Teil der Wärmemanagementstrategie. Dies ist ein entscheidender Faktor für Netzteile, Wechselrichter und Gehäuse für Hochleistungsrechner.

Siehe den folgenden Vergleich der Wärmeleitfähigkeit:

Wenn Ihre internen Komponenten erhebliche Wärme erzeugen, dient ein Aluminiumgehäuse als passiver Kühlkörper, der die Wärmeenergie von innen nach außen ableitet. Der Einsatz von Edelstahl in Anwendungen mit hohen Temperaturen erfordert häufig den Einsatz aktiver Kühlung (Lüfter oder Klimaanlagen), was potenzielle Fehlerquellen und Wartungskosten mit sich bringt.

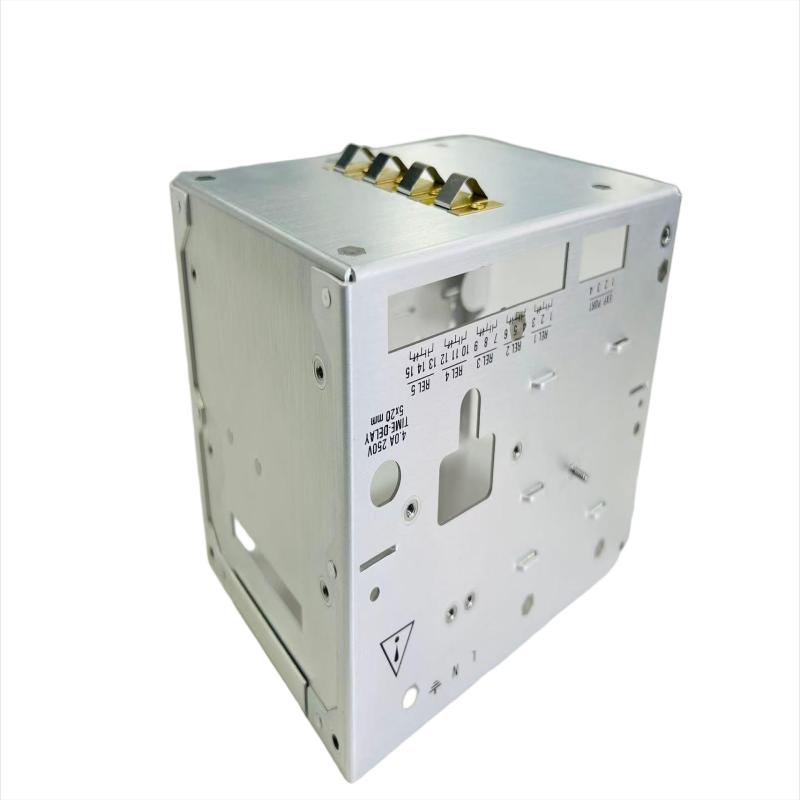

Diese thermische Eigenschaft ist der Grund, warum man fast ausschließlich sehen wird Netzteilgehäuse aus eloxiertem Aluminium auf dem Markt. Das Gehäuse selbst trägt dazu bei, die MOSFETs und Transformatoren kühl zu halten.

Elektrische Leitfähigkeit und Abschirmung

Bei Anwendungen, die empfindlich auf elektromagnetische Störungen (EMI) oder Hochfrequenzstörungen (RFI) reagieren, ist die elektrische Leitfähigkeit des Gehäusematerials von größter Bedeutung.

Aluminium ist ein ausgezeichneter elektrischer Leiter. Edelstahl leitet Strom vergleichsweise schlecht. Damit ein Gehäuse als Faradayscher Käfig fungieren kann, muss das Material einen geringen Widerstand aufweisen. Edelstahl kann zwar abschirmen, Aluminium ist jedoch deutlich effizienter bei der Dämpfung hochfrequenter Störungen.

• Erdung: Aluminiumgehäuse bieten einfache Erdungspunkte mit niedrigem Widerstand. Edelstahl erfordert aufgrund seines höheren Oberflächenwiderstands eine spezielle Abklebung während der Oberflächenbearbeitung oder die Verwendung von angeschweißten Bolzen, um einen ordnungsgemäßen Erdungspfad zu gewährleisten.

Kostenanalyse: Rohmaterial vs. Verarbeitung

Der Preis pro Pfund Rohmaterial ist irreführend. Aluminium ist zwar im Allgemeinen pro Kilogramm teurer als Edelstahl, man benötigt aber gewichtsmäßig weniger davon. Der eigentliche Kostentreiber bei der kundenspezifischen Fertigung ist jedoch meist die Bearbeitungszeit.

Schweißen und Fertigung

• Edelstahl: Schwerer zu schneiden und zu biegen. Er führt zu schnellerem Verschleiß an Stanzpresswerkzeugen und Laserschneidwerkzeugen. Allerdings ist er in vielen Betrieben im Allgemeinen leichter zu schweißen als Aluminium.
• Aluminium: Weicher und schneller zu schneiden. Das Schweißen von Aluminium (WIG oder MIG) erfordert jedoch höhere Fachkenntnisse und eine präzise Wärmeregulierung, um Verzug oder Durchbrennen zu vermeiden.

Fertigstellungskosten

Das ist der versteckte Equalizer.

• Edelstahl: Benötigt oft keine weitere Bearbeitung (nur Maserung/Bürsten).
• Aluminium: Erfordert fast immer eine Anodisierung, Alodinierung oder Pulverbeschichtung für ein ansprechendes Aussehen und eine hohe Haltbarkeit.

Kostenvergleichsszenario:

Bei einfachen, gefalteten Teilen ohne Schweißung kann Aluminium aufgrund der leichteren Bearbeitung mitunter günstiger sein. Bei komplexen Schweißkonstruktionen ist Edelstahl aufgrund der geringeren Arbeitskosten oft die bessere Wahl.

Entscheidungsmatrix: Welches Material passt zu Ihrem Projekt?

Um den Auswahlprozess für Ihre Angebotsanfrage zu vereinfachen, verwenden Sie bitte den folgenden Leitfaden, der auf den wichtigsten betrieblichen Anforderungen basiert.

Wählen Sie Edelstahl (304/316), wenn:

• Die Umgebung beinhaltet Salzwasser, Säuren oder strenge Hygieneanforderungen (medizinisch/lebensmitteltechnisch).
• Das Gerät wird einer Hochdruckreinigung unterzogen (Schutzart IP65/IP66).
• Hohe Schlagfestigkeit und Dellenbeständigkeit sind erforderlich.
• Lackierung oder Pulverbeschichtung sind aufgrund der Abplatzgefahr nicht erwünscht.
• Das Gewicht stellt keine Einschränkung dar.

Wählen Sie Aluminium (5052/6061), wenn:

• Gewichtsreduzierung ist entscheidend (mobile Einheiten, Avionik, Handgeräte).
• Die Wärmeableitung hat Priorität (Leistungselektronik, CPUs).
• Das Gehäuse erfordert umfangreiche Bearbeitungsschritte (Gewindebohrungen, komplexe Ausschnitte), bei denen Stahl die Werkzeuge stark verschleißen lassen würde.
• Sie benötigen eine leistungsstarke EMI/RFI-Abschirmung ohne aufwendige Beschichtung.
• Für das Branding sind ästhetisch ansprechende, eloxierte Oberflächen erforderlich.

Spezifizierung für die Fertigung

Wenn Sie Ihre Zeichnungen an einen Fertigungspartner senden möchten, ist Klarheit der Schlüssel zur Vermeidung von Produktionsverzögerungen.

1. Geben Sie die Legierung an: Verwenden Sie nicht einfach nur „Aluminium“. Verwenden Sie 5052-H32 für Blechbiegearbeiten (es lässt sich ohne Rissbildung biegen) oder 6061-T6 für bearbeitete Strukturteile. Bei Edelstahl verwenden Sie 304 für Standardanwendungen oder 316 für den Einsatz im maritimen Bereich.
2. Oberflächenbehandlung festlegen: Bei Wahl von Aluminium ist die Anodisierungsart anzugeben (Typ II für die Farbe, Typ III für die Härte) und ob die Innenseite für die elektrische Erdung abgeklebt werden muss.
3. Anforderungen an die Schweißnaht: Geben Sie klar an, ob die Schweißnähte glatt geschliffen (für ein nahtloses Aussehen) oder „wie geschweißt“ belassen werden sollen (industrielles Aussehen, geringere Kosten).

Die Wahl des richtigen Materials bedeutet selten, das perfekte Material zu finden, sondern vielmehr die optimale Balance der benötigten Eigenschaften für Ihre spezifische Anwendung. Indem Sie die thermischen Anforderungen gegen Umwelteinflüsse und Ihr Budget abwägen, stellen Sie sicher, dass Ihr Gehäuse genauso zuverlässig funktioniert wie die darin enthaltene Technologie.t.
